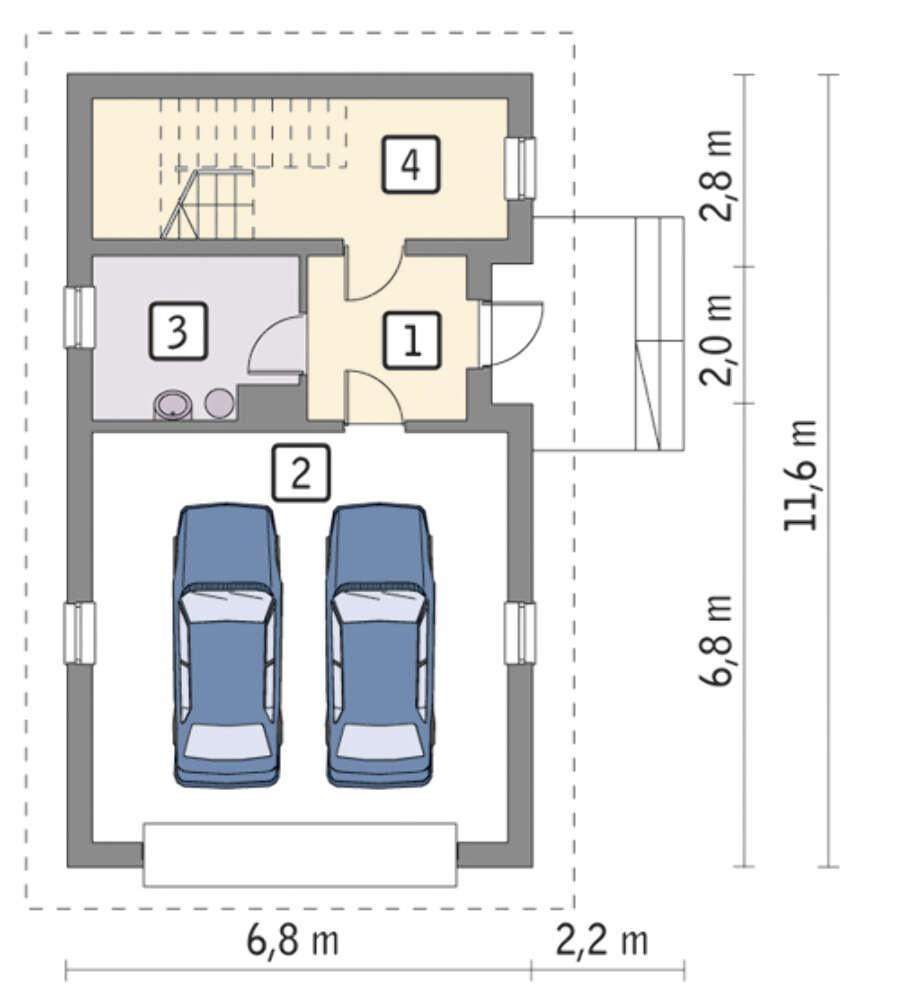

Первый этаж:

Первый этаж::

Первый этаж::

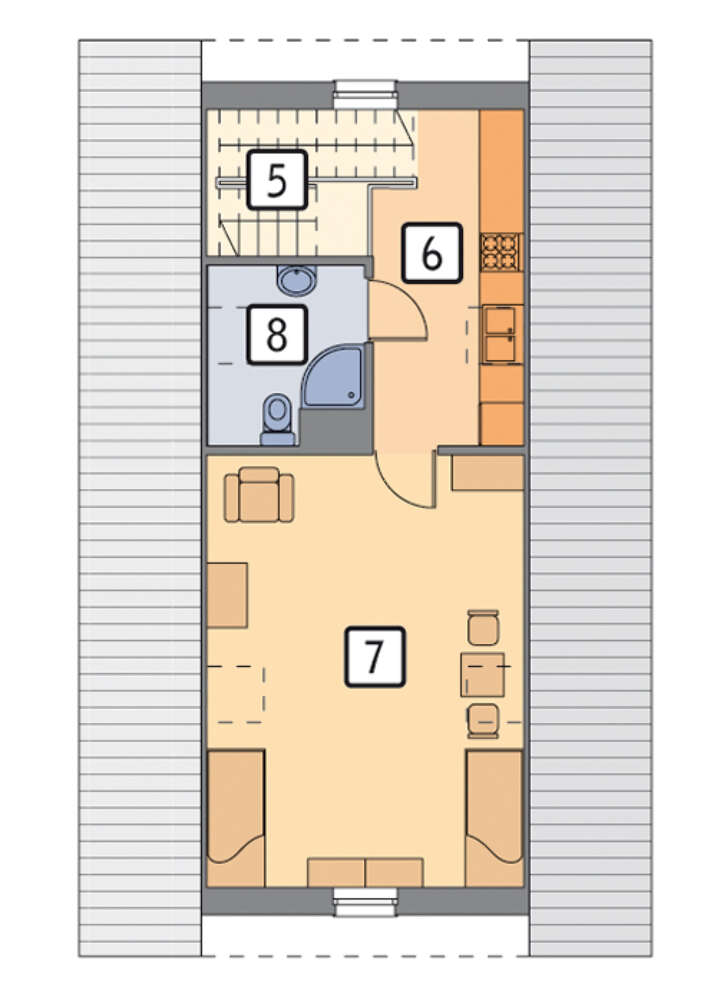

Второй этаж:

Второй этаж::

Второй этаж::

4M6007a Проект современного гаража с просторным жилым помещением

Артикул	4M6007a
Количество этажей:	2
Общая площадь:	119.00 м²
Жилая площадь:	87.00 м²
Угол наклона кровли:	45 °
Кубатура:	401.70 м³
Количество спален:	1
Количество санузлов:	1
Гараж:	Гараж на два авто
Площадь застройки:	78.7 м²
Материалы:
Стены:	газобетон, керамические блоки
Перекрытие:	монолитное перекрытие
Кровля:	керамическая черепица, металлочерепица, цементно-песчаная черепица
Фундамент:	монолитная лента
Пример проектной документации
